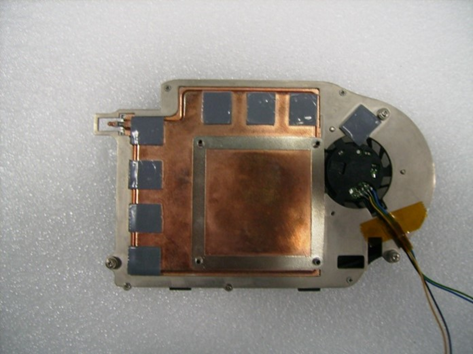

Visoko zmogljiv hladilnik s parno komoro

Predstavitev izdelka:

Tekočinsko hlajenje s parno komoro je po principu delovanja tehnično podobno toplotni cevi, vendar ima še vedno nekaj razlike v načinu toplotnega prevoda.

Toplotna cev je enofazna toplotna rešitev, medtem ko je Vapor Chamber Liquidcooling dvofazna toplotna rešitev, zato je učinkovitost parne komore večja. Parno komoro je mogoče integrirati z aluminijastimi ali bakrenimi hladilniki, ta kombinacija tvori nov mikro tekočinski hladilni sistem. Najenostavnejša metoda je spajkanje parne komore na dno ekstrudiranega hladilnika. Toplotno učinkovitejša metoda je spajkanje niza vtisnjenih reber neposredno na površino parne komore. Za izboljšanje dimenzijske celovitosti so ta rebra pogosto med seboj povezana z zaklepnimi jezički, imenovanimi rebra z zadrgo.



Koristi in prednosti:



1. Nizka toplotna upornost, Rca se lahko zniža na 0.05 stopinj/W pri vhodni moči 300 W z velikostjo vira toplote 30 mm * 30 mm.



2. Prilagodljiva zasnova za vse velikosti in oblike z zahtevanimi različnimi aplikacijami.



3. Povečajte več toplotne učinkovitosti v omejenem oblikovanem prostoru.



4. Ohranjajte naprave hladnejše z zmanjšanjem odpornosti proti širjenju.



Tehnični podatki:



Z razvojem tehnologije in izboljšanjem proizvodnega procesa se tekočinsko hlajenje s parno komoro zdaj vedno bolj uporablja na različnih področjih, kot so igralne naprave, CPE, GPE, prenosni računalniki, pametni telefoni, telekomunikacijske naprave, aplikacije za strele. Spodnje specifikacije so samo za tehnično referenco, prosimo, kontaktirajte Sinda Thermal inženirja za vaš prilagojen dizajn.

Aplikacija	Moč	Velikost D x Š (mm)	Debelina (mm)	Material
Igralna konzola	150 - 250W	150 x 150	3 – 5	Cu
Telekomunikacijska bazna postaja	50 - 100W	100 x 100	2 – 4	Cu/Cu zlitina
Grafične kartice	200 - 350W	220 x 90	2 – 4	Cu/Ti
Strežnik	200 - 400W	80 x 150	3 – 4	Cu
Inverter (IGBT)	500 - 2000W	450 x 450	3 – 8	Cu
Prenosni računalnik	15-25W	220 x 60	0.5	Cu zlitina
Mobilni telefon	5W	80 x 50	0.3 - 0.4	Cu zlitina
Mobilni telefon	5W	80 x 50	0.4	Nerjaveče jeklo





























Aplikacije:

CPE & GPE







Prenosni računalnik in mobilni telefon:





LED osvetlitev:







Parna komoraPregled postopka:



pogosta vprašanja:



V: Kakšni so pričakovani stroški orodja za novo zasnovo.

O: Stroški orodja so odvisni od velikosti izdelka in nadaljnjih dodatkov komponent sestavu.



V: Kakšen je rok dobave?

O: Običajno 2 tedna načrtovanja, 4 tedne proto, 8 tednov orodja.



V: Kateri test bo vključen pred pošiljanjem?

O: Termično cikliranje in toplotni udar, testiranje udarcev in vibracij, testiranje padca embalaže itd., v skladu z zahtevami strank.
