Uporaba zasnove odvajanja toplote v pametnem telefonu
Odvajanje toplote ne le rešuje problem temperature, ampak povzroča tudi vrsto težav, kot so staranje materiala, funkcija naprave, zmanjšanje frekvence, zmanjšana zanesljivost mobilnih telefonov, poškodbe komponent itd. Veliki proizvajalci si prizadevajo oblikovati lasten hladilni sistem za mobilne telefone, da bi optimizirali delovanje mobilnega telefona in uporabniško izkušnjo.
ZTE 5G uporablja ICE3.0 Dvojna večdimenzionalna toplotna rešitev za boljšo toplotno prevodnost, visoko zmogljiva toplotna prevodnost je sprejeta med srednjim okvirjem in glavno ploščo, glavno ploščo in zračnim kanalom.
Še ena toplotna cev je oblikovana tudi pod grafitno ploščo v ZTE 5G. Ko se temperatura mobilnega telefona dvigne, bo vodna para v hladilni bakreni cevi odnesla toploto vzdolž&"vakuumskega pasu &". Ko se vodna para ohladi in utekočini, začne krožiti in se vračati vzdolž kapilarne strukture na steni, da ohrani ustrezno temperaturo procesorja in ohladi mobitel.

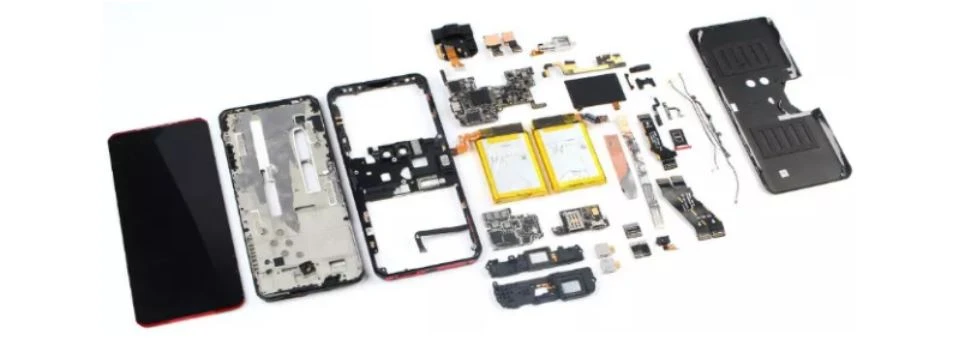

Lenovo Savior Pro uporablja dvojne toplotne cevi + bakrene plošče + termične masti +grafitna pločevinaodpraviti težave s toploto
V primerjavi z drugimi proizvajalci ， Lenovo pri zasnovi strukture mobilnega telefona sprejme petoddelno zasnovo; od zgoraj navzdol so slušalka, baterija, glavna plošča, baterija, zvočnik in pomožna plošča. Prednost namestitve matične plošče v srednji položaj je v tem, da drži obeh rok med igro se lahko le izognete vročemu položaju mobilnega telefona.
Samsung Note 20 uporablja več plasti grafitnih listov pod matično ploščo za prenos toplote
V primerjavi z Note10 je pri Galaxy Note 20 največja sprememba hladilna specifikacija matične plošče in material zadnjega pokrova.
XiaoMi: Tridimenzionalni sistem odvajanja toplote
Parna komora 3000 mm2, 6 plastigrafitne plošče, velika količina bakrene folije in materiala za termično mast, združujejo tridimenzionalni in učinkovit vsesmerni sistem odvajanja toplote.
iphone11:grafitne plošče, ki se uporabljajo predvsem za toplotne raztopine
Grafitna plošča (površina glavne plošče, čip, zaslon in tuljava) in vdelana programska oprema, ki jo je razvilo podjetje Apple, se uporabljajo za reševanje toplote, drugi listi za namakanje pa se ne uporabljajo. Ko procesor deluje z veliko hitrostjo z igranjem iger z mobilnim telefonom, bo uporabnik očitno začutil očitno povišanje temperature v bližini kamere in gumb za vklop.
