Opis principa delovanja hladilnika parne komore
Parna komora je običajno ploščatega videza, z zaprto votlino v notranjosti in delovnim medijem v notranjosti. V skladu z različno uporabo je lahko kapilarna struktura ali brez kapilarne strukture. Odvisno od okolja, v katerem se uporablja parna komora, bo notranji delovni medij drugačen. Namasna plošča razprši toploto vzdolž dvodimenzionalne ravnine, ki ima boljšo zmogljivost raztezanja in odvajanja toplote kot cev za toplotno prevodnost, ki razprši toploto vzdolž enodimenzionalne smeri, lahko naredi porazdelitev temperature bolj enakomerno in lahko prenese večjo toplotno moč.
Glavna funkcija parne komore je prevajanje toplote, tako da se toplota hitro razprši in je enakomerna v napravi, ki se imenuje namakalna plošča. Ko naprava prenese veliko količino toplote, je tudi temperaturna razlika zelo majhna, kar je skoraj izotermno, zato se imenuje plošča za izravnavo temperature. Parna komora razprši toploto vzdolž dvodimenzionalne ravnine, ki ima boljšo ekspanzijo in toploto disipacijsko zmogljivost kot cev za toplotno prevodnost, ki razpršuje toploto vzdolž enodimenzionalne smeri, lahko naredi porazdelitev temperature bolj enakomerno in lahko prenese večjo toplotno moč.
Kar zadeva materiale, so običajno uporabljene parne komore: bakrena parna komora, titanparna komora, aluminijparna komora, nerjaveče jekloparna komoraitd
Strukturno ga lahko razdelimo na: kapilarno strukturo in brez kapilarne strukture. Parno komoro s kapilarno strukturo lahko razdelimo na sintrano kapilarno parno komoro z žleboviparna komora, tkana mrežaparna komora, vlaknoparna komorain tako naprej. Brez kapilarne struktureparna komoralahko razdelimo na gravitacijsko podprtoparna komora, nihanjeparna komorain tako naprej.

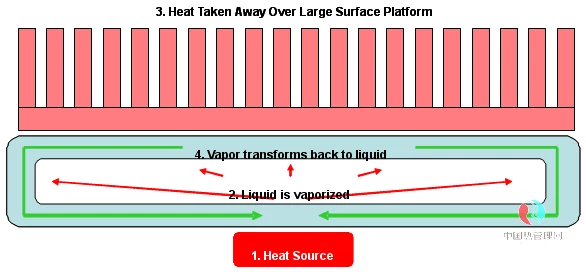

Načelo delovanja parne komore z različnimi strukturami je prav tako drugačno. Za najpogosteje uporabljeneparna komoras kapilarno strukturo je kapilarna struktura običajno razporejena na notranji površini votline. Delovna tekočina, napolnjena v komoro, je pod delovanjem kapilarne sile zaklenjena v kapilarno strukturo. Votlino brez kapilarne strukture imenujemo parna votlina. Ko se toplota prenese iz lupine na notranjo kapilarno strukturo območja izhlapevanja, začne delovna tekočina v kapilarni strukturi po segrevanju v okolju z nizkim vakuumom uparjati, absorbira toplotno energijo in se hitro širi. Delovni medij parne faze hitro napolni celotno votlino. Ko delovni medij parne faze pride v stik z relativno hladnim območjem, bo ponovno kondenziral v tekočino in sprostil toploto, absorbirano med izhlapevanjem. Kondenzirana delovna tekočina se bo skozi cev, ki jo tvori kapilarna struktura, vrnila na mesto izhlapevanja in ponovno absorbirala toploto za izhlapevanje.
Parna komora z različnimi strukturami in postopki ima različne aplikacije:
1. Za elektronske čipe se običajno uporabljajo bakrene parne komore z boljšo toplotno prevodnostjo.
2. Letalska industrija običajno izbere lažjo parno komoro iz aluminija ali titana zaradi zahtev glede teže.
3. Glede na stroške visoko zmogljivi IGBT običajno izbere aluminijasto hladilno telo s parno komoro ali aluminijasto hladilno telo z majhno bakreno komoro.
4. LED osvetlitev uporablja aluminijasto parno komoro ali namakalni stolpec za premislek o stroških.
5. Za uporabo pri nižjih temperaturah je zaradi toplotne prevodnosti ali trdnosti običajno izbrana parna komora iz aluminija ali nerjavečega jekla.
6. Za uporabo pri višjih temperaturah se za toploto običajno izbere parna komora iz bakra ali nerjavečega jeklaprevodnost ali moč.
