uvedba toplotnih cevi in hladilnika za spajkanje s parno komoro

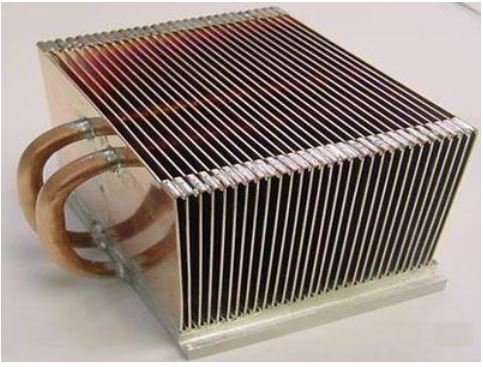

Glede na vrsto komponent za toplotno prevodnost jedra lahko spajkalni hladilnik razdelimo na dve vrsti: hladilnik za spajkanje toplotne cevi in hladilnik za spajkanje VC Heat pipe in VC sta dvofazni komponenti za toplotno prevodnost. S fazno spremembo delovnega medija se velika količina toplote učinkovito prenese iz območja vira toplote v območje hlajenja, da se uresniči hlajenje komponent z visoko močjo.

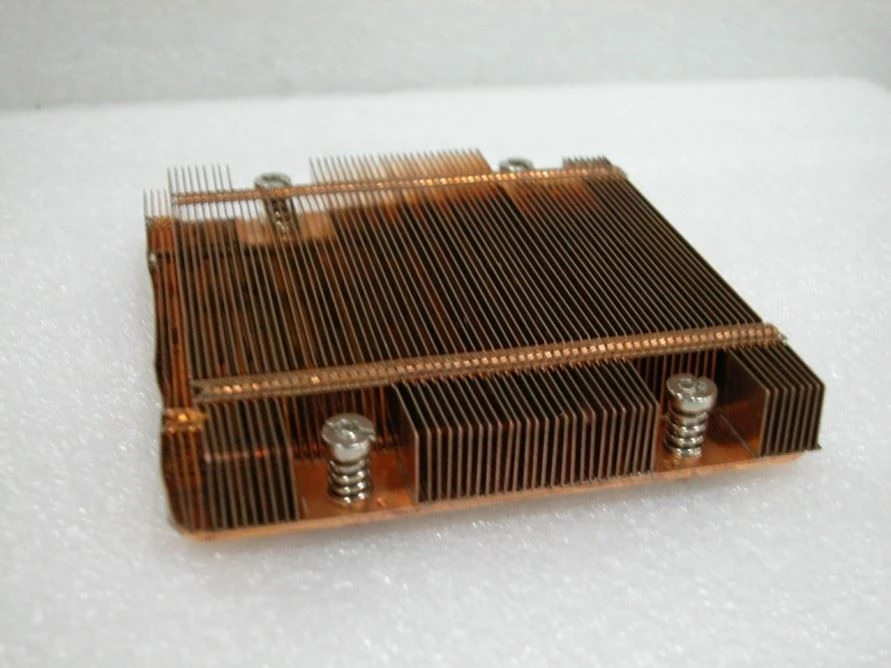

Na podlagi visoke toplotne prevodnosti toplotne cevi in VC se štejejo za superprevodnike na področju toplotne prevodnosti. Toplotna cev je enodimenzionalna prevodnost toplote. VC lahko obravnavamo kot vzporedno obliko toplotne cevi, ki je dvodimenzionalna toplotna prevodnost. Kadar toplotna cev ne more izvesti zapletene strukturne zasnove ali zagotoviti zadostne zmogljivosti odvajanja toplote, je VC dobra izbira. VC se uporablja kot osnovna plošča hladilnika, da se doseže boljše in bolj enakomerno odvajanje toplote, da se optimizira delovanje hladilnika.
V primerjavi z drugimi radiatorji spajkalni radiator vsebuje učinkovite komponente za toplotno prevodnost - toplotno cev in VC, kar močno izboljša delovanje radiatorja. Vendar pa povečanje komponent za odvajanje toplote poveča tudi zapletenost poti odvajanja toplote. Kako zmanjšati kontaktno toplotno upornost med komponentami, je velik izziv za spajkanje hladilnikov. Za različne izdelke smo optimizirali temperaturno krivuljo peči, da bi izboljšali stopnjo oprijema spajke, da bi dosegli najboljši varilni učinek in zmanjšali celotno toplotno odpornost modula za odvajanje toplote.
