Uporaba infrardeče toplotne tehnologije pri termičnem oblikovanju
Pregrevanje je bilo vedno sovražnik stabilnega in zanesljivega delovanja izdelkov. Pri izvajanju predstavitve in oblikovanja izdelkov mora raziskovalno in razvojno osebje za upravljanje toplote upoštevati potrebe različnih tržnih subjektov in doseči najboljše ravnovesje med kazalniki učinkovitosti in celovitimi stroški. S fleksibilno uporabo infrardeče termične slikovne naprave lahko raziskovalno in razvojno osebje močno izboljša delovno učinkovitost vseh členov toplotnega oblikovanja.

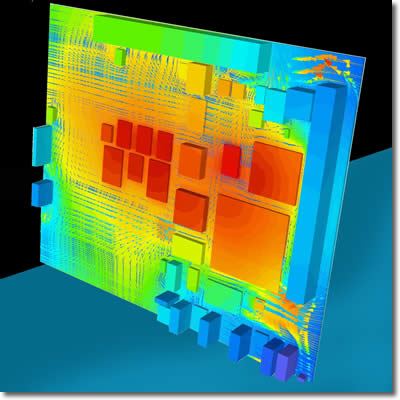

1, Hitra ocena toplotne obremenitve
Infrardeči toplotni slikovni prikazovalnik lahko vizualno prikaže porazdelitev temperature izdelka, pomaga osebju za raziskave in razvoj, da natančno oceni porazdelitev toplote, locira območje s prekomerno toplotno obremenitvijo in naredi kasnejšo zasnovo odvajanja toplote bolj ciljno usmerjeno.
2, Vrednotenje in preverjanje toplotne zasnove
V fazi projektiranja bodo različne toplotne rešitve. Infrardeči toplotni slikovni prikazovalnik lahko pomaga osebju za raziskave in razvoj hitro in intuitivno oceniti različne toplotne rešitve in določiti tehnično pot.

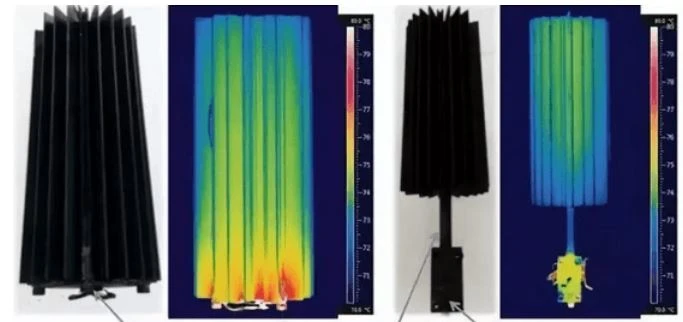

Na primer, namestitev diskretnega vira toplote na velik kovinski hladilnik bo povzročila velik toplotni gradient, ker se toplota počasi prenaša skozi aluminij do rebrov. Inženirji raziskav in razvoja načrtujejo implantacijo toplotnih cevi v hladilnik, da se zmanjša debelina plošče hladilnika in površina hladilnega telesa ter zmanjša odvisnost od prisilne konvekcije, da se zmanjša hrup in zagotovi dolgoročno stabilno delovanje. izdelka. Infrardeča toplotna kamera lahko inženirjem dobro pomaga pri oceni učinkovitosti zasnove.

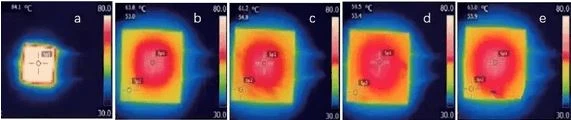

3, Primerjava in izbor materialov za odvajanje toplote
Po določitvi toplotnega načrta mora inženir testirati in presejati toplotne materiale različnih specifikacij, ki jih zagotovi dobavitelj, da doseže ravnovesje med indeksom odvajanja toplote in stroški.
Na primer, v elektronskih izdelkih, kot so mobilni telefoni, navigacija in inteligentna strojna oprema, bodo za odvajanje toplote uporabljeni fleksibilni toplotno prevodni materiali, kot so obliži iz aluminijaste folije in grafitne hladilne folije. Ti materiali imajo različne blagovne znamke, postopke in specifikacije. Inženir lahko s pomočjo infrardečega toplotnega prikazovalnika hitro oceni njihovo toplotno zmogljivost in določi ustrezne materiale s celovitim upoštevanjem kazalnikov delovanja in stroškov.
Edinstvene lastnosti infrardečih toplotnih kamer igrajo edinstveno vlogo na področju toplotnega oblikovanja. Za inženirja za raziskave in razvoj lahko skrajša cikel raziskav in razvoja in izboljša kakovost izdelka.
