Kako izbrati toplotno cev za hladilnik

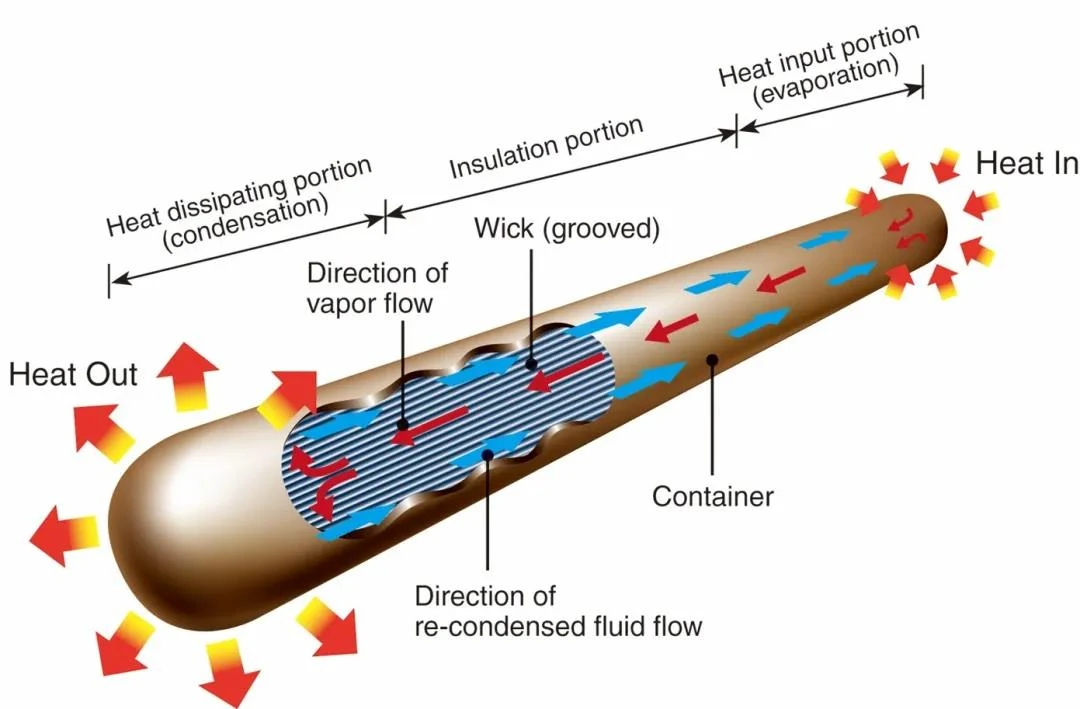

Ključna komponenta hladilnika je toplotna cev. Ko se grelni konec začne segrevati, tekočina okoli stene cevi takoj izhlapi in nastane para. V tem trenutku se bo tlak tega dela povečal, tok pare pa se pod vleko tlaka premakne proti kondenzacijskemu koncu. Ko parni tok doseže kondenzacijski konec, se ohladi in kondenzira v tekočino, ki prav tako sprosti veliko toplote skupaj, in se s kapilarno silo vrne v transpiracijski grelni konec, da zaključi cikel.

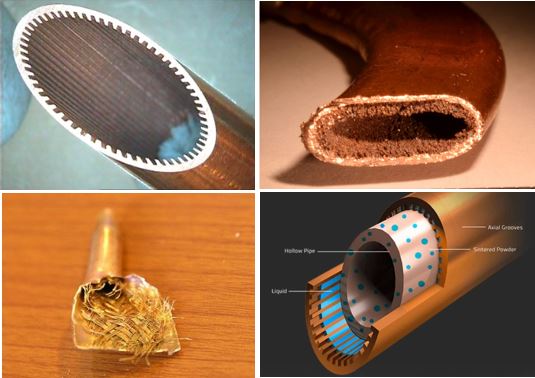

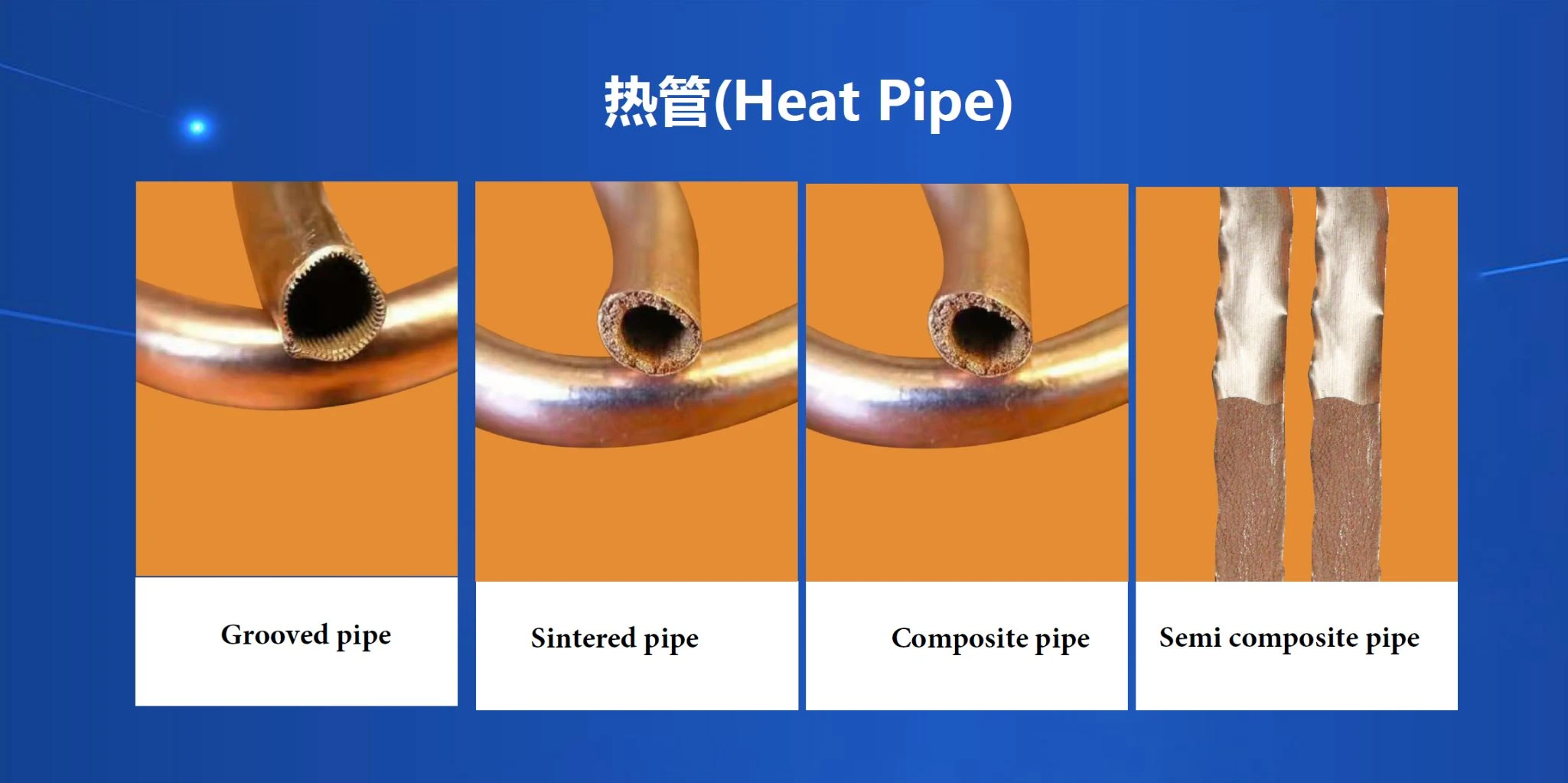

Trenutno obstajata dve glavni metodi toplotnih cevi, ki se uporabljajo v izdelkih za hladilno telo: sintranje in utoranje. V primerjavi z dvema sintranima toplotnima cevma istega obsega in žlebljenimi toplotnimi cevmi, ker je v sintrani toplotni cevi napolnjenih veliko bakrenih praškov, je kapilarni polmer toplotne cevi majhen in moč namakanja postane nizka, kar vodi tudi do zmanjšanja funkcije toplotne prevodnosti toplotne cevi, ko se doda dolžina sintrane toplotne cevi.
Toplotna cev z žlebovi ima manj polnila, velik notranji premer kapilar in visoko prepustnost. Zato je v ravnem prehodu moč toplotne prevodnosti žlebljene toplotne cevi močnejša od moči sintrane toplotne cevi. Cev za odvajanje toplote katere koli strukture je zelo občutljiva na število zavojev in zornega kota zavojev in zavojev, vsak zavoj in zavoj pa bo povzročil upad funkcije toplotne prevodnosti toplotne cevi. Če poskušamo ohraniti premer vijugastega dela nespremenjen, je morda sprememba zelo majhna, kar lahko zmanjša stopnjo upada funkcije na nizko raven.
Poleg zavitosti toplotne cevi je parameter, ki vpliva na funkcijo toplotne prevodnosti cevi za odvajanje toplote, velikost cevi za odvajanje toplote. Zdaj bo za glavni radiator izbrana cev za odvajanje toplote 6 mm ali 8 mm. Pravzaprav povečanje premera toplotne cevi prinaša dodatek notranjega premera kapilare toplotne cevi, zato se bo ustrezno izboljšala kapilarna prepustnost, kar izboljša tudi moč toplotne prevodnosti toplotne cevi.

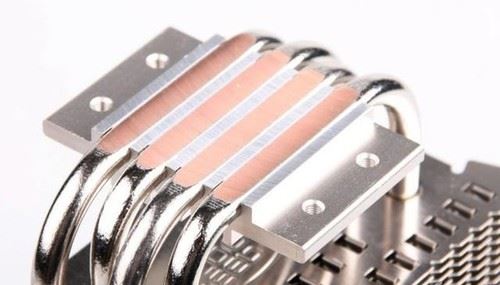

Vendar pa več toplotnih cevi ali daljši premer toplotnih cevi ne pomeni boljše toplotne zmogljivosti. Upoštevati je treba tudi območje dotika čipa in toplotne cevi. Če je ogrevalna površina toplotne cevi neenakomerna, je morda stopnja izkoriščenosti toplotne cevi prenizka za učinkovito izboljšanje učinka odvajanja toplote.
