Uvod v različne hladilnike
Hladilnik je naprava za enostavno segrevanje elektronskih komponent v električnih napravah. Večinoma je izdelan iz aluminijeve zlitine, medenine ali bronaste plošče, pločevine, več plošč itd. Na primer, za CPE v računalniku je treba uporabiti precejšen hladilnik, za napajalno cev, linijsko cev in ojačevalna cev v televizorju. Na splošno se med uporabo hladilnika na površino stika med elektronskimi komponentami in hladilnikom premaže plast toplotno prevodne silikonske masti, tako da se lahko toplota, ki jo oddajajo komponente, učinkoviteje prenese na hladilnik , nato pa se preko hladilnika porazdeli po okoliškem zraku.
Radiatorje lahko razdelimo na naslednje glavne vrste:
Ekstruzijski hladilnik:
To je odličen termični material, ki se pogosto uporablja pri sodobnem odvajanju toplote. Večina industrije uporablja visokokakovosten aluminij 6063 T5 s čistočo več kot 98%. Ima močno toplotno prevodnost, nizko gostoto in nizko ceno, zato so ga favorizirali veliki proizvajalci.
Kovanje hladilnika:
Kovanje hladilnega telesa je tiskanje kovinskih materialov v matrico z zelo visokim pritiskome udarec za oblikovanje plavuti. Možna težava v procesu je, da se materiali ovirajo v matriki, kar povzroči neenakomerno višino. Vroče kovanje je razmeroma enostavno, hladno kovanje pa lahko ustvari goste in močne plavuti. Prednosti kovanja vključujejo visoko trdnost, majhno hrapavost površine in enakomernost materiala. Kovano hladilno telo ima visoko razmerje stranic.

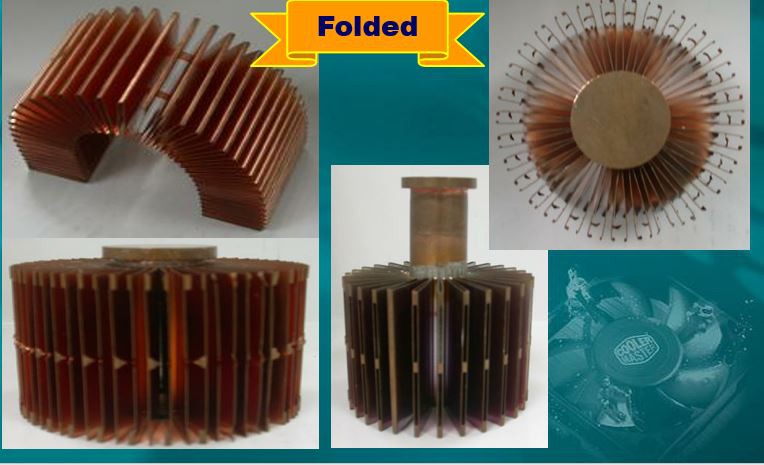

Hladilnik zložene plavuti:
Sklop sklopnega hladilnega telesa z zložljivo plavuti in metoda izdelave zloženega sklopa hladilnega telesa s plavuti za uporabo kot hladilna rešitev v mikroelektroniki in/ali telekomunikacijskih aplikacijah. Sklop hladilnega telesa nastane tako, da na bakreno osnovno ploščo položimo list ali pasto spajkanja Sn -Zn, na spajkalno ploščo ali pasto položimo enega ali več zloženih aluminijastih sklopov, segrejemo osnovno ploščo, sklop zložene plavuti in spajkamo na temperaturo, ki presega likvidno temperaturo spajkanja in omogoča spajkanju, da teče, ter ohladi spajkanje, da tvori spajkani spoj med osnovno ploščo in zloženim sklopom plavuti.
Hladilnik s pokrovom:
Naprava za odvajanje toplote je izdelana s tehnologijo skived-fin in ima toplotno prevodni del in več plavuti. Plavuti so sestavljene skupaj s toplotno prevodnim delom. Vsaka plavuti ima več skoznjih lukenj, zgornji del in spodnji del. Spodnji del vsake plavuti je s krivuljo povezan s toplotno prevodnim delom. Toplotno prevodni del, ki je nameščen na dnu naprave za odvajanje toplote, je sestavljen skupaj s plavuti v eni kovinski plošči.
Zloženi hladilnik hladilnika:
Hladilnik in način njegove izdelave. Hladilnik vključuje več v bistvu ravninskih plavuti, vsaka v bistvu enakomerne debeline, ki sta zložena skupaj v izmeničnem razmerju med seboj. Vsaka plavuti vključuje osnovni del, zgornji del, stran plavuti in osnovno stran, pri čemer je osnovna stran vsake plavuti povezana z osnovno stranjo sosednjih plavuti, da tvorijo v bistvu ravninsko površino. med seboj in združeni zloženi plavuti skupaj tvorita hladilnik.
Hladilnik za stiskanje:
toplotni pokrov za stiskanje je sestavljen iz treh glavnih delov: utora, dna plavuti in lepila, ki&veže" plavuti do osnove. Zato se imenujestiskanje hladilnika.
Obdelava hladilnika:
CNC obdelovalni hladilnik je najhitrejši in najpreprostejši način izdelave toplotnega grelnika. Prilagoditev je možna z različnimi materiali vmesnikov, zaključki in razširjeno velikostjo hladilnika za manjše Rca.
Hladilnik za tlačno litje:
Hladilnik za tlačno litje se zaključi na posebnem orodju za tlačno litje, celoten izdelek se oblikuje naenkrat; Majhna teža, majhna prostornina, kombinacija modulov. Izbirna dolžina, priročna namestitev; Cprevodna konvekcija, veliko odvajanje toplote, je še vedno eden najnaprednejših postopkov oblikovanja kovin.
Na trgu obstaja veliko vrst radiatorjev. Kako izbrati izdelke za odvajanje toplote, primerne za vaše izdelke, je zelo pomembno. Če ne upoštevate drugih dejavnikov in izberite neprimeren radiator, bo to povzročilo nasprotni učinek. Strankam nudimo profesionalne, učinkovite in hitre storitve po meri. Ekipa toplotnega inženiringa Sinda vam bo z veseljem pomagala, če katera stranka potrebuje predlog izdelka za toplotno rešitev.
