Osnovno znanje 2-pin, 3-pin in 4-pin hladilni ventilator
Hladilni ventilatorji so potrebni za CPE, grafično kartico, ohišje in napajalnik. Pomemben dogodek je tudi, kako nadzorovati hrup in delovanje ventilatorjev. Veliko ljudi še vedno ne zna razlikovati med oboževalci 2-pin, 3-pin in 4-pin.

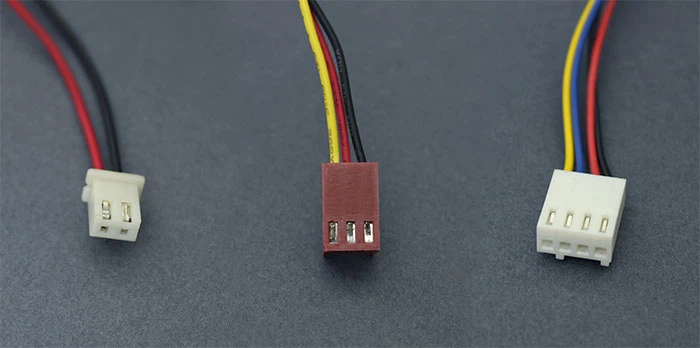

Obstaja veliko metod razvrščanja hladilnih ventilatorjev, vključno z enosmernim, enosmernim in izmeničnim tokom, pa tudi s čopiči, brezkrtačnimi, krogličnimi in oljnimi ležaji. Tu govorimo predvsem o vmesniku električnega voda hladilnih ventilatorjev, ki ga lahko razdelimo na 2 nožice, 3 nožice in 4 nožice.
2-pin ventilator: preprost in grob, vendar ne more izmeriti hitrosti

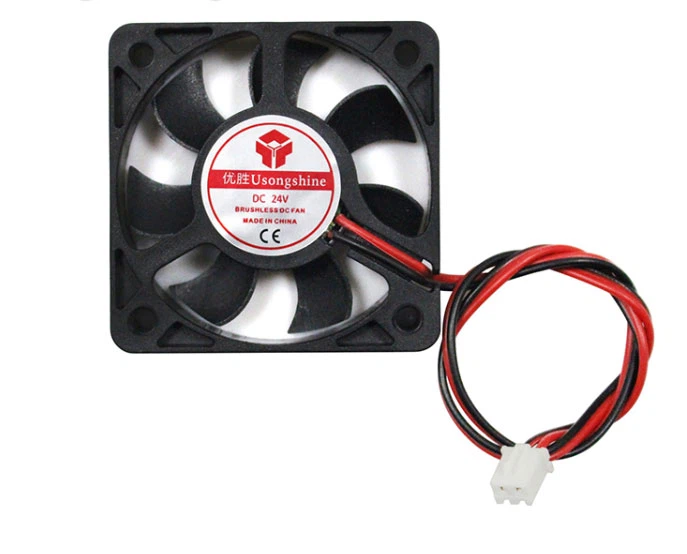

Hladilni ventilator 2-pin pomeni, da ima samo dve vrsti električnih vodov, enega za ozemljitev in drugega za napajanje. Ima preprosto strukturo, vendar malo funkcij in ne more meriti hitrosti. Če želite pospešiti regulacijo, morate uporabiti druge rešitve.
3-pin ventilator: VC regulacija hitrosti napetosti, slaba prilagodljivost

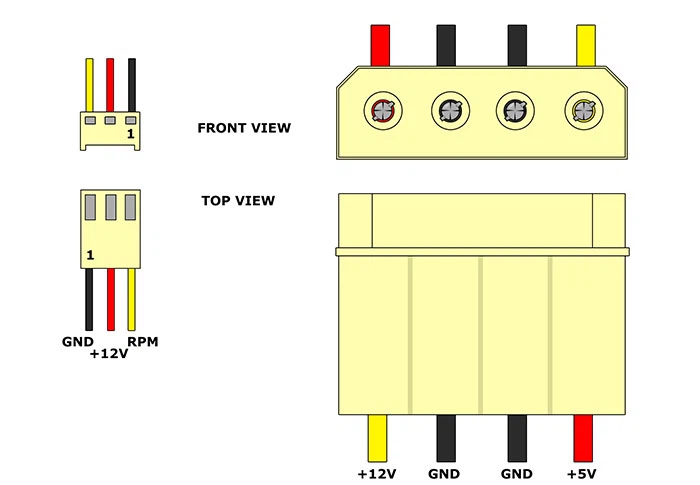

Vmesnik 3-pin fan doda rumeno črto na podlagi prvotne rdeče in črne. Odgovoren je predvsem za merjenje hitrosti. Prek tega lahko matična plošča zazna, ali se ventilator vrti in hitrost. Vendar se regulacija hitrosti 3-ventilatorja zatiča izvede s prilagajanjem napetosti ventilatorja. Prvič, regulacija hitrosti še vedno ni dovolj prilagodljiva. Zaznavanje temperature prihaja iz matične plošče in ne more odražati informacij o stanju procesorja v realnem času. Poleg tega je BIOS matične plošče potreben za nastavitev različnih parametrov, tako da je mogoče prilagoditi hitrost, odvisno od tega, ali matična plošča to podpira ali ne.
4-pin ventilator: bolj prilagodljiva in inteligentna regulacija hitrosti:
Od 2-pin do 3-pin problem regulacije hitrosti ventilatorja ni popolnoma rešen. Zato so v dobi LGA775 Intelovi skupni proizvajalci predstavili novo specifikacijo za regulacijo hitrosti PWM. Ventilator za hlajenje je postal štiri zatiči in dodana je linija PWM (impulzna širinska modulacija) na podlagi zatiča 3-. Dodatna linija PWM je uporaba mehanizma PWM za prilagoditev hitrosti ventilatorja, napetost ventilatorja pa je konstantna, s čimer se izognete vrsti pomanjkljivosti nadzora napetosti za spreminjanje hitrosti.

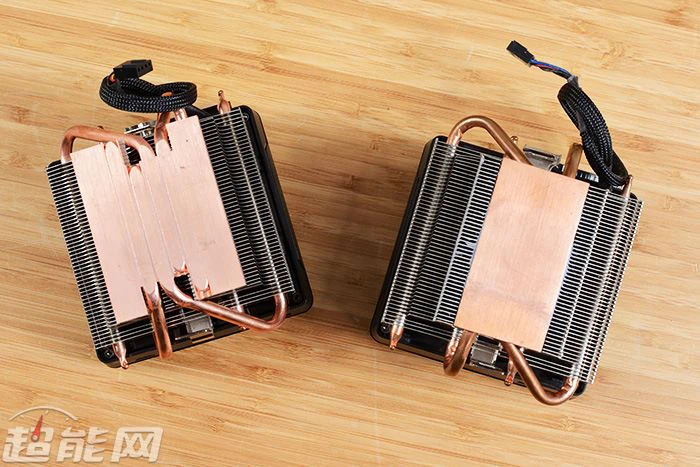

Včasih, tudi če ventilator krmili 4-pin PWM, še vedno ne more inteligentno nadzorovati hitrosti, ko je priključen na matično ploščo. Ta težava je morda povezana z matično ploščo, ker 4-pin vmesnikov na matični plošči ne krmili nujno PWM, ampak tudi napetost. Trenutno so 2-pahljači za žebljičke v vsakodnevni uporabi redki, več pa je pahljačev za 3-bubljičke in 4-značke. Z vidika uporabniške izkušnje so 4-pin ventilatorji s funkcijo PWM in matično ploščo prva izbira, večina ventilatorjev z matično ploščo in radiatorjem CPE pa 4-pin PWM.
